螺栓的裂紋和腐蝕檢測

應用

螺栓是大型建造物的重要組成部分，例如橋梁，海上平臺甚至建筑物，為了確保這種大型結構的完整性，須在不移除螺栓的情況下定期檢查螺栓的螺紋有無任何損壞，該檢測探測腐蝕和裂紋，并且?guī)椭鷽Q定是否繼續使用或更換螺栓。

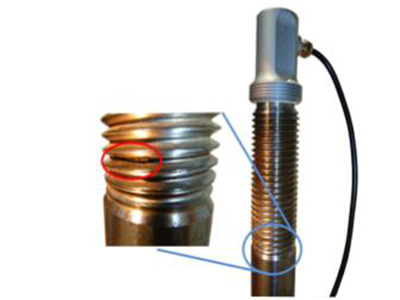

圖1螺栓損壞

方案

用相空陣直探頭的扇形掃描方式（例如+ 35度-35度）對螺栓缺陷區域進行檢測，推薦使用操作頻率4MHZ的探頭可以得到最佳的分辨率，為了確保穩定和均勻的耦合，也為了得打較好的檢測結果，探頭的直徑應該和螺栓的直徑相匹配，這樣可以提高檢測的可靠性和準確性。

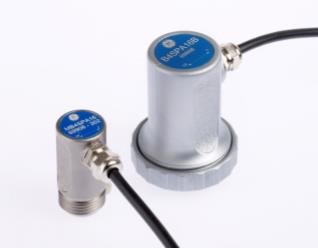

圖2 B.SPA16& MB.SPA16

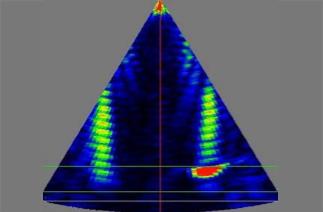

圖3 S-掃描

探針在螺栓上旋轉360°以致扇形掃描完全覆蓋螺紋。 左側圖顯示采用扇形掃查可以探測單個螺紋， 帶有缺陷區域的反射信號會顯著增加（紅色區域）

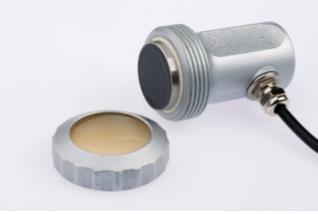

圖4非磨損性保護膜

為了確保穩定和均勻的耦合，帶非磨損性保護膜的探頭允許在粗糙表面上使用并能增加探頭的使用壽命，并且保護膜應與設計的圓形探頭相匹配。

一般解決方案條件:

1接觸式相控陣直探頭B4SPA16或M4SPA16

2設備：PHASORXS

3其他商業用途的相控陣設備也可以使用

優點：

1確保高質量的檢測等級和檢測幾率

2減少現場故障和潛在的風險

3改善工藝節約成本
